Technische Daten der Wilesco Dampfmodelle

Typ Kessel Brenner Zylindersystem Schwungrad Verpackung
Ø

(mm)

 Länge

(mm)

Volumen

(cm³)

 Länge

(mm)

Wirkungsweise

 Hub

(mm)

 Ø

(mm)

 Ø

(mm)

Abmessung

(mm)
D 3 45 90 50 45 einfach 12 6 35 170x130x185
D 5
D 6		 45 100 135 60 einfach 16 7 70 210x155x85
210x150x150
D 9
D 10		 45 115 155 80 doppelt 16 9 70 270x210x120
270x210x155

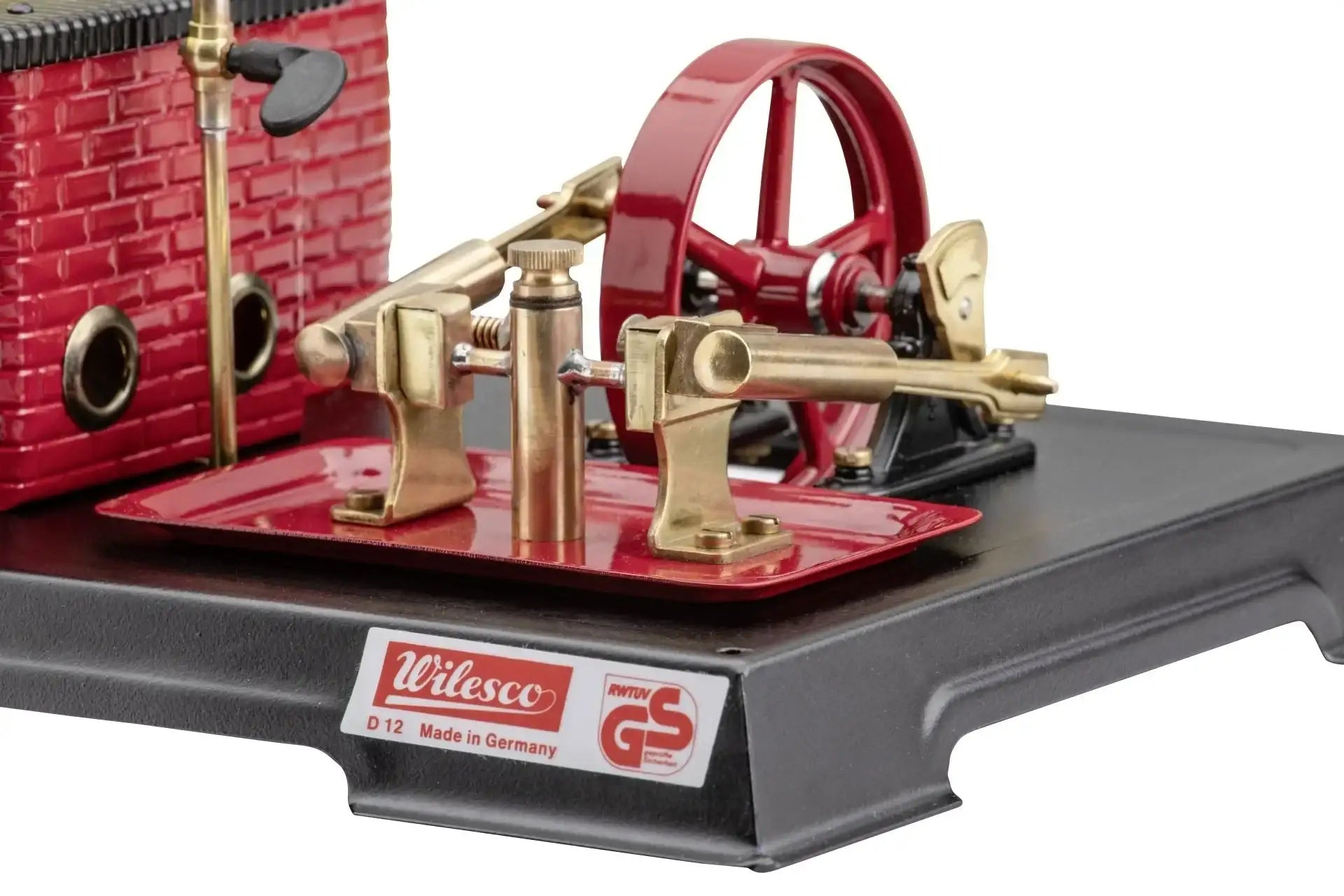

D 12 55 140 250 100 einfach 16 9 70 315x255x170
D 14 55 140 250 100 doppelt 16 13 80 215x155x190
D 141 55 140 250 100 doppelt 16 13 80 470x260x320
D 15 55 140 250 100 doppelt 16 13 80 315x255x210
D 16 55 140 250 100 doppelt 16 13 80 315x255x170
D 161 55 140 250 100 doppelt 16 13 80 430x340x235
D 18 65 165 500 120 doppelt 16 13 80 355x300x200
D 20 65 165 500 120 doppelt 16 13 100 355x300x200
D 21 65 165 500 120 doppelt 16 13 100 355x300x200
D 22 65 165 500 120 2x doppelt 16 9 80 355x300x200
D 24 70 165 570 120 doppelt 16 13 100 430x340x235

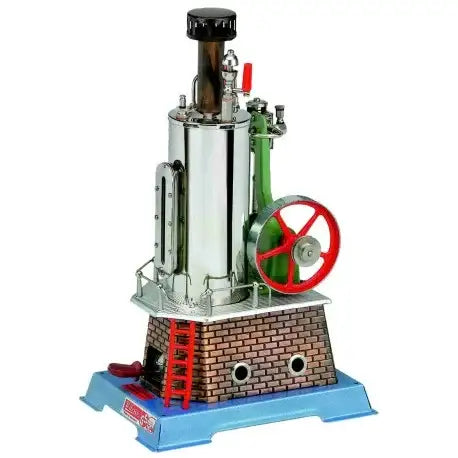

D 455
D 456		 65 175 500 80 doppelt 16 9 80 210x150x330
D 305 80 150 450 80 doppelt 16 9 80 450x240x255
D 365
D 366
D 368		 45 185 230 80 doppelt 16 9 80 340x160x215
360x230x180
D 405
D 406		 45 185 230 80 doppelt 16 9 80 340x160x215
360x230x180
D 409 45 185 230 80 doppelt 16 9 80 340x160x215
D 430 55 230 280 100 doppelt 16 9 2x 80 345x160x210
T 90 65 165 500 120 ------- -- - -- 315x255x210
D 48 55 140 250 100 2x doppelt 16 9 50 270x190x170
D 49 65 100 300 80 2x doppelt 16 9 50 180x150x120
D 52 45 115 155 80 doppelt 16 9 70 260x160x100


Alle Angaben ohne Gewähr, technische Änderungen vorbehalten.

Die Liste ist z.Zt. nicht vollständig, wird aber erweitert.
